Contactor

Un contactor es un dispositivo que permite establecer o interrumpir el paso de corriente, ya sea un circuito de potencia o de mando tan pronto se de tension a la bobina. El contactor puede cortar la corriente eléctrica de un receptor o instalación, tiene dos posiciones de funcionamiento: una estable o de reposo, cuando no recibe acción alguna por parte del circuito de mando, y otra inestable, cuando actúa dicha acción, este tipo de funcionamiento se llama de todo o nada.

Funcionamiento:

Los contactos principales se conectan al circuito que se quiere gobernar. Asegurando el establecimiento y cortes de las corrientes principales y según el número de vías de paso de corriente podrá ser bipolar, tripolar, tetrapolar, etc. Realizándose las maniobras simultáneamente en todas las vías.Los contactos auxiliares son de dos clases: abiertos, NA, y cerrados, NC. Estos forman parte del circuito auxiliar del contactor y aseguran las autoalimentaciones, los mandos, enclavamientos de contactos y señalizaciones en los equipos de automatismo.

Cuando la bobina del contactor queda excitada por la circulación de la corriente, esta mueve el núcleo en su interior y arrastra los contactos principales y auxiliares, estableciendo a través de los polos, el circuito entre la red y el receptor. Este arrastre o desplazamiento puede ser:

• Por rotación, pivote sobre su eje.
• Por traslación, deslizándose paralelamente a las partes fijas.
• Combinación de movimientos, rotación y traslación.

Características:

Linea Completa:

 La línea completa de contactores para corriente alterna es capaz de comandar motores desde los 9 A (5.5 HP 3x380 V) hasta 600 A (400 HP 3x380 V) en 17 modelos, lo que posibilita una optimización en los costos y cubre con creces las necesidades de los mercados más exigentes.

Doble rango de frecuencias:
Todos los modelos poseen un diseño que permite su accionamiento con tensiones de comando de 50/60 Hz.

Montaje sobre riel DIN:

Los Contactores desde 9 hasta 50 Amp. pueden ser montados sobre riel DIN

Facil re cambio de los contactores:

Toda la línea permite el cambio de los contactos principales y auxiliares. Los contactores de la gama superior poseen un exclusivo sistema patentado por HITACHI mediante el cual, luego de retirar el cabezal fijo, se pueden reemplazar los contactos con un simple giro de su guía y sin necesidad de quitar los resortes.

Contactos auxiliares:

Los contactores H poseen un diseño autolimpiante que permite romper la pequeña película que se forma naturalmente sobre los mismos logrando una segura conexión.

Alta seguridad:

Mecanismo de prevención contra operaciones erróneas. El accionamiento del cabezal móvil del contactor puede ser comprobado abriendo el indicador (H65C a H600C).

Larga vida electrica:

Los contactores poseen una larga vida eléctrica producto de la elección de adecuadas aleaciones de Ag/Ocd.

Larga vida mecánica:

La larga vida mecánica de estos aparatos se basa principalmente en el perfecto balance de las masas en movimiento y la óptima calidad del FE/Si.


Las Aplicaciones:

AC1	Cargas puramente resistivas para calefacción eléctrica,...
AC2	Motores asíncronos para mezcladoras, centrífugas,...
AC3	Motores asíncronos para aparatos de aire acondicionado, compresores, ventiladores,....
AC4	Motores asíncronos para grúas, ascensores,...

Aplicaciones del contactor:

Se utilizan en motores, luces, u otros dispositivos que consumen demasiada energía. Anteponiendo un contactor entre la carga y el conmutador, es el primero quien soporta toda la carga. De esta manera, con un conmutador que no supere 1/2 amper de capacidad de trabajo, podras hacer arrancar un motor que necesite 7,8 o más amper de potencia, dado a que el conmutador, solo alimentará una bobina que posee el contactor, que en muchos casos trabaja con miliamperios, y esto es suficiente para accionar las bobinas de fuerza y mantenerlas en contacto a traves de un solenoide, evitando el sobre-recalentamiento del conmutador. De esta manera podras a traves de un contactor, poner en funcionamiento todo aquello que consuma corriente en demasía, utilizando para ello, conmutadores de baja potencia.

Partes del contactor:

Carcasa

Es el soporte sobre el cual se fijan todos los componentes conductores al contactor. Está fabricado en material no conductor, posee rigidez y soporta el calor no extremo. Además, es la presentación visual del contactor.

Electroimán

Es el elemento motor del contactor. Está compuesto por una serie de dispositivos. Los más importantes son el circuito magnético y la bobina. Su finalidad es transformar la energía eléctrica en magnetismo, generando así un campo magnético muy intenso, que provocará un movimiento mecánico.

Bobina

Es un arrollamiento de alambre de cobre muy delgado con un gran número de espiras, que al aplicársele tensión genera un campo magnético. Éste a su vez produce un campo electromagnético, superior al par resistente de los muelles, que a modo de resortes separan la armadura del núcleo, de manera que estas dos partes pueden juntarse estrechamente. Cuando una bobina se alimenta con corriente alterna, la intensidad que absorbe es relativamente elevada, debido a que el circuito solo tiene la resistencia del conductor.

Núcleo

Es una parte metálica, de material ferromagnético, generalmente en forma de E, que va fijo en la carcasa.Su función es concentrar y aumentar el flujo magnético que genera la bobina (colocada en la columna central del núcleo), para atraer con mayor eficiencia la armadura.

Espira de sombra

Se utiliza para evitar las vibraciones en un contactor. Se la coloca de tal manera que abrace parte del campo magnético de la fuerza de atracción que une el hierro fijo con el hierro móvil. Cuando se opera con corriente alterna, esta fuerza de atracción desaparece debido a los ciclos de la corriente, generando que el hierro móvil se desprenda y se vuelva a pegar al hierro fijo generando vibraciones. Para evitarlo, la espira de sombra desfasa en el tiempo parte del flujo magnético, lo que a su vez desfasa en el tiempo la fuerza de atracción obteniéndose 2 fuerzas que trabajan en conjunto para evitar las vibraciones. En caso de operar con corriente continua no es necesario utilizar espira de sombra debido a que el flujo magnético es constante y no genera vibraciones.

Armadura

Elemento móvil, cuya construcción es similar a la del núcleo, pero sin espiras de sombra. Su función es cerrar el circuito magnético una vez energizadas la bobinas, ya que debe estar separado del núcleo, por acción de un muelle. Este espacio de separación se denomina cota de llamada.

Contactos

Son elementos conductores que tienen por objeto establecer o interrumpir el paso de corriente en cuanto la bobina se energice. Todo contacto está compuesto por tres conjuntos de elementos:

• Dos partes fijas ubicadas en la coraza y una parte móvil colocada en la armadura para establecer o interrumpir el paso de la corriente entre las partes fijas. El contacto móvil lleva el mencionado resorte que garantiza la presión y por consiguiente la unión de las tres partes.

• Contactos principales: Su función es establecer o interrumpir el circuito principal, consiguiendo así que la corriente se transporte desde la red a la carga. Simbología: se referencian con una sola cifra del 1 al 6.

• Contactos auxiliares. Su función específica es permitir o interrumpir el paso de la corriente a las bobinas de los contactores o los elementos de señalización, por lo cual están dimensionados únicamente para intensidades muy pequeñas. Los tipos más comunes son:

• Instantáneos. Actúan tan pronto se energiza la bobina del contactor. Se encargan de abrir y cerrar el circuito.

• Temporizados. Actúan transcurrido un tiempo determinado desde que se energiza la bobina (temporizados a la conexión) o desde que se desenergiza la bobina (temporizados a la desconexión).
• De apertura lenta. El desplazamiento y la velocidad del contacto móvil es igual al de la armadura.
• De apertura positiva. Los contactos cerrados y abiertos no pueden coincidir cerrados en ningún momento.

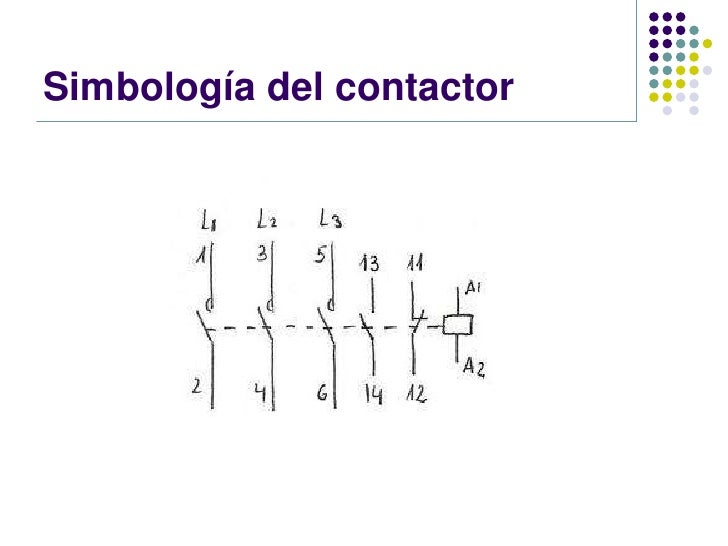

En su simbología aparecen con dos cifras donde la unidad indica:

• 1 y 2, contacto normalmente cerrados, NC.
• 3 y 4, contacto normalmente abiertos, NA.
• 5 y 6, contacto NC de apertura temporizada o de protección.
• 7 y 8, contacto NA de cierre temporizado o de protección.

Relé térmico

El relé térmico es un elemento de protección que se ubica en el circuito de potencia, contra sobrecargas. Su principio de funcionamiento se basa en que el aumento de temperatura deforma de ciertos elementos bimetales, para accionar, cuando alcanza ciertos valores, unos contactos auxiliares que desactiven todo el circuito y energicen al mismo tiempo un elemento de señalización.

Resorte

Es un muelle encargado de devolver los contactos a su posición de reposo una vez que cesa el campo magnético de las bobinas.
